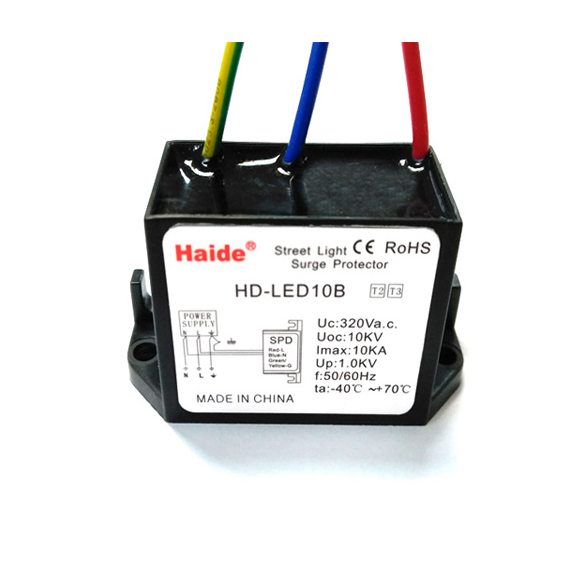

LED電源防雷器
性能簡介：
本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，外殼為防火工程塑料，環氧樹脂封裝，體積小，安裝方便；為LED供電線路提供高可靠的防雷防過壓保護。產品內置半導體浪涌吸收器件，箝位準確，殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品并聯安裝。
技術參數表：
|
型號 |
HD-LED10B |
||||
|
依據IEC61643-11，SPD |
III/T3/D |
||||
|
認證 |
UL，CE，CB，RoHS |
||||
|
標稱工作電壓Un |
110-277V（或可選） |
||||
|
最大持續工作電壓Uc |
320V（或可選） |
||||
|
耐受沖擊電壓Uoc及耐受次數 |
10KV（100） |
||||
|
標稱放電電流In（8/20μs）及耐受次數 |
5KA（100） |
||||
|
最大放電電流Imax（8/20μs）及耐受次數 |
10KA（10） |
||||
|
電壓保護水平Up |
|
3KV |
6KV |
Uoc |
In |
|
（N-L）KV |
1.2 |
1.2 |
1.2 |
1.5 |
|
|
（L-PE）KV |
1.2 |
1.2 |
1.2 |
1.5 |
|
|
（N-PE）KV |
1.5 |
1.5 |
1.5 |
1.5 |
|
|
漏電流 |
＜5μA |
||||
|
響應時間Ta |
≤25ns |
||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||||
|
保護等級 |
IP67 |
||||
|
外殼材料 |
Vo級防火工程塑料 |
||||
|
接線方式 |
并聯 |
||||
|
接口形式 |
引線/端子 |
||||
|

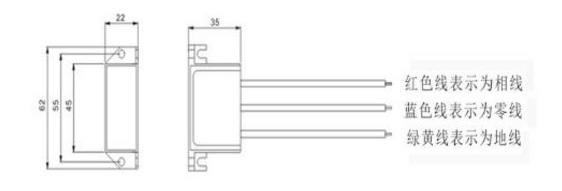

外形尺寸 |
62*35*22mm |
||||
|
故障指示 |
無（可選：故障指示燈L） |
||||
安裝方法：
1）保護器的電壓參數與設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。
2）將電源相線（L）、零線（N）分別串聯接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
