II級配電電源防雷模塊
性能簡介
本產品是應用于主配電系統的II級雷電涌保護器。具有雷電承受能力強達40KA（Imax），電壓保護水平低(≤1.7KV)，漏流少于10uA，斷續流能力強（25KA）等優點。采用一體化底座和可插拔芯片結構，有2P、4P組合，適用于TT/TN電網類型。是分配電柜、次級開關處二級雷電防護的最佳選擇。
技術參數表
|
型號 |
HD-PMT2-40/385 |
HD-PMT2-20/385 |
|
|
模組數 |
4P/2P |
4P/2P |
|
|
適用電網類型 |
TT/TN-S/TN-C-S |
TT/TN-S/TN-C-S |
|
|
標稱電壓Un |
220/380V |
220V/380V |
|
|
最大持續工作電壓Uc |
385V |
385V |
|
|
電壓保護水平Up |
1.7KV |
1.6KV |
|
|
標稱放電電流In |
20KA |
10KA |
|
|
最大放電電流Imax |
40KA |
20KA |
|
|
短路耐受電流 |
25KA |
25KA |
|
|
響應時間 |
25ns |
25ns |
|
|
前置熔斷器 |
32A |
16A |
|
|
漏電流 |
10uA |
||
|
連接線徑 |
6mm2 |
||
|
故障指示 |
Yes |
||
|
工作溫度 |
-40℃~+70℃ |
||
|
濕度 |
≤95% |
||
|
海拔高度 |
≤2000m |
||
|
防護等級 |
IP20 |
||
|
阻燃等級 |
V0 |
||
|
安裝 |
卡接于35mm電氣導軌 |
||
|

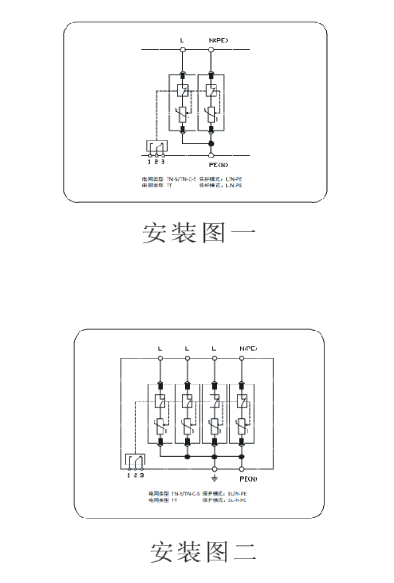

保護模式 |
L/N-PE，L-N-PE |
3L/N-PE，3L-N-PE |
|
|
外形尺寸 |
72*90*65mm/36*90*65mm |
||
