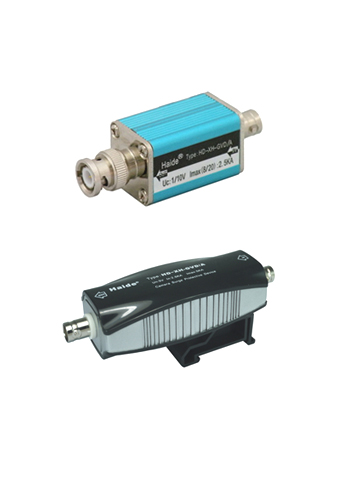

新型視頻信號防雷器
性能簡介：
此產品具有動作時間快、插入損耗小、箝位準確、輸出殘壓低等優點，能有效抑制攝像槍信號傳輸線路上所感應的過電壓脈沖，保護視頻監控設備因過電壓脈沖而損壞，是新一代的視頻信號保護產品，適用于攝像槍、視頻分配器、視頻矩陣切換器等視頻監控設備。
技術參數表：
|
型號 |
HD-XH-GVD |
HD-XH-GVD/A |
HD-XH-GVD/B |
HD-XH |
|
|
標稱工作電壓Un |
±5V |
±5V |
±5V |
±5V |
|
|
最大持續工作電壓Uc |
±6.8V |
±6.8V |
±6.8V |
±6.8V |
|
|
耐受沖擊電壓Uoc |
3KV |
5KV |
10KV |
10KV |
|
|
沖擊電流Iimp |
1.5KA |
1.5KA |
1.5KA |
1.5KA |
|
|
標稱放電電流In（8/20us） |
1.5KA |
2.5KA |
5KA |
5KA |
|
|
最大放電電流Imax（8/20us） |
3KA |
5KA |
10KA |
10KA |
|
|
電壓保護水平Up |
X-X |
35V |
40V |
70V |
70V |
|
X-G |
300V |
400V |
400V |
400V |
|
|
響應時間Ta |
≤1ns |
||||
|
帶寬FG |
40MHz |
||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||||
|
插入損耗 |
≤0.2dB |
||||
|
插入電阻 |
≤4Ω |
||||
|
保護等級 |
IP30 |
||||
|

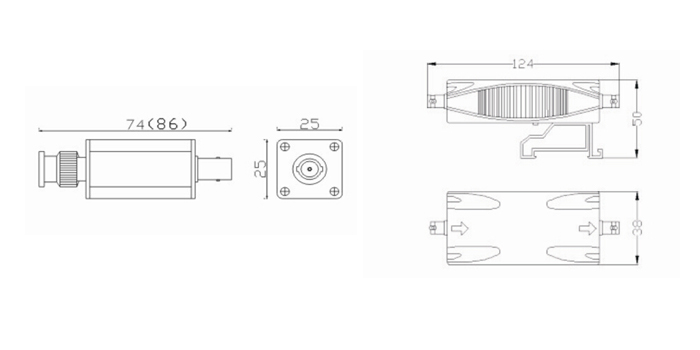

外形尺寸 |
86*25*25mm / 74*25*25mm / 124*50*38mm |
||||
|
外殼材料 |
屏蔽金屬鋁 / 屏蔽塑料防火材料 |
||||
|
接口方式 |
BNC |
||||
|
固定方式 |
無 / 導軌 |
||||
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
