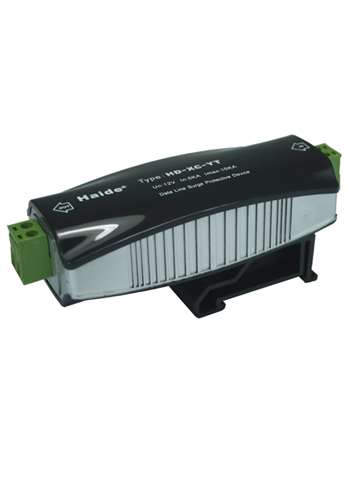

新云臺控制線路防雷器 HD-XC-YT

    在線咨詢
    Click Refresh Verification Code

    產品概述

    新云臺控制線路防雷器


    性能簡介:

    此產品適用于監控云臺、解碼線路、門禁數據線路、背景音樂、可視對講、智能三表、一卡通和消防報警線路等485信號線路保護,防止因線路感應過電壓對設備的損壞,輸出殘壓低,插入損耗小,雙重過流保護,產品適用RJ11、接線端子等端口的保護,保護線路為單路,35mm導軌式安裝方便。


    技術參數表

    型 號

    HD-XC-YT

    標稱工作電壓Un

    12V

     24V

    最大持續工作電壓Uc

    15V

     32V

    標稱放電電流In8/20us

    5kA

    最大放電電流Imax8/20us

    10kA

    額定負載電流IL

    1.5A

    電壓保護水平Up

    (X-X)

    110V

    150V

    (X-G)

    350V

    350V

    響應時間Ta

    0.1ns

    插入損耗

    ≤0.2dB

    插入電阻

    ≤4Ω

    保護線數

    單路(3

    保護等級

    IP30

    接口方式

    接線端子

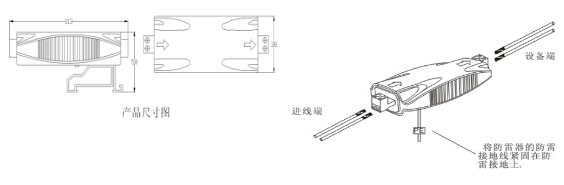

    外形尺寸

    113×50×38mm

    外殼材料

    防火阻燃性材料


    安裝說明:

    在被保護設備的線路接口前端串聯接入避雷器,“OUT”為設備端、“IN”為進線端,將避雷器接地端與防雷地線(推薦接地電阻4Ω)作良好的電氣連接。
